Equipos del arrancador, regulador Board, fábrica de los módulos del sensor
Fabricante educativo de los proyectos del robot programable de DIY
 |
| Lugar de origen: | Guangdong, China (continental) |
| Nombre de la marca: | OEM |
| Número de modelo: | OKY3502-4 |
| Cantidad de orden mínima: | 10 Piece / Pieces |
|---|---|
| Precio: | USD1.23-1.40/piece |
| Detalles de empaquetado: | Diverso paquete en opcional: 1. paquete de venta al por menor: Embalaje que abulta de la caja 2. |
| Tiempo de entrega: | 3-5 días laborables después del pago |
| Condiciones de pago: | L / C, D / A, D / T, P / T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 Piece / Pieces per Día |
| Orden de la muestra: | bienvenida | Tienda de fábrica: | Tienda de fábrica |
|---|---|---|---|
| OEM / ODM: | Disponible | Plazo de expedición: | 1-3 días |
| Modifique para requisitos particulares con para poseer marca: | Modifique para requisitos particulares con para poseer marca | Modifique el paquete para requisitos particulares con mi propia marca: | bienvenida |
| Archivo: | Rico | Usuario: | Estudiantes, ingenieros etc. |
| Resaltar: | equipo de los sensores del arduino,sensor de temperatura del arduino |
||

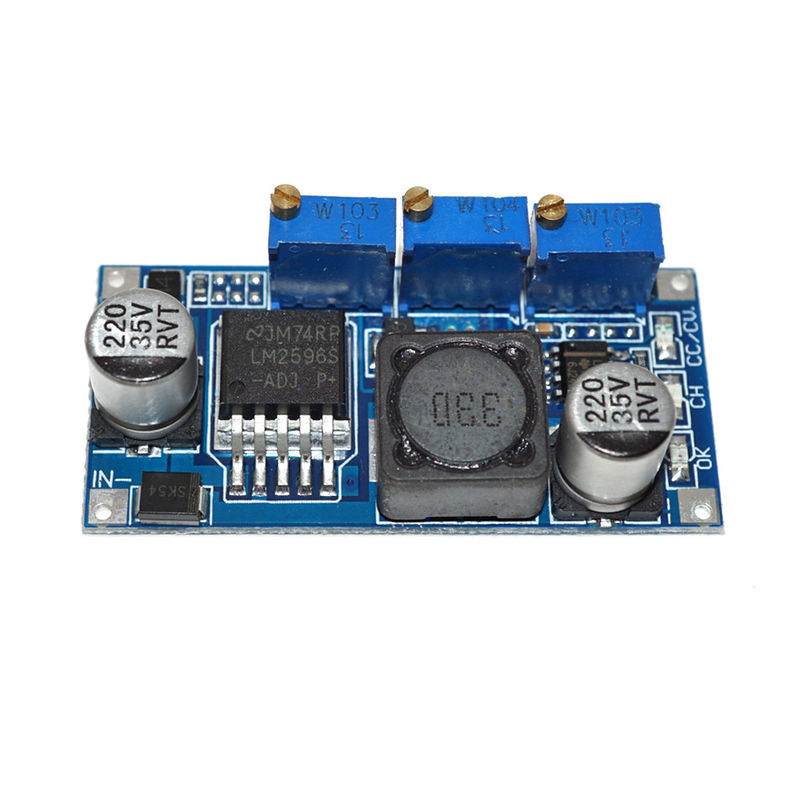

DC-DC reducen el módulo 7V-35V del módulo de poder LM2596 a 1.25V-30V 3A
Descripción:
Voltaje de entrada: 5-35V
Corriente de salida nominal: 3A
Voltaje de salida: Continuamente ajustable a partir de 1,25 V a 30V
El voltaje del marginado: 1.5V, debido a la reducción del módulo, para asegurar la salida constantemente. Guarde por favor la diferencia de la presión del mínimo 1.5V.
Este producto con la luz indicadora actual constante de la carga, la lámpara indicadora de carga, volumen ultra pequeño ajustable de la corriente de la lámpara.
Tamaño: 48m m (l) *24mm (W) *11.4mm (alto), no conteniendo el potenciómetro (altura incluyendo 13m m del potenciómetro).
Naturaleza del módulo: Corriente constante descender no aislada. Módulo constante del voltaje (CV del cc). Módulo de carga.
Alcance del uso: Impulsión actual constante del poder más elevado LED, batería de litio que carga (ferroeléctrico incluyendo), 4V, 6V, 12V, 14V, carga de la batería 24V, carga de la batería de NiCd y de NiMH (baterías), los paneles solares y generadores de viento.
Voltaje de salida:
1.Adjustable continuamente (1.25-30V ajustable);
salida fija 2.Requires (entre la opción arbitraria 1.25-30V).
Modo ajustable: Conecte el poder correctamente (7-35V), y después supervise el multímetro del uso del voltaje de salida, y los potenciómetros (generalmente, alza de la vuelta, inversas a la derecha al dólar).
Voltaje de salida: Continuamente ajustable (regulación de la carga 1.25-30V).
Corriente de salida máxima: 3A, (más que 15W instalan aletas satisfacen).
Dé vuelta a la corriente de la lámpara: valor actual constante * (el 1% - 100%), acoplamiento actual y constante de la lámpara de la vuelta del valor actual, tal como valor actual constante es 3A, corriente de la lámpara de la vuelta fijada a 0,1 veces del flujo constante (0.1*3A=0.3A), cuando el valor de la regulación actual constante en 2A, después da vuelta a la corriente de la lámpara es 0,1 veces del flujo constante (0.1*2A=0.2A).
El voltaje del marginado: 2V
De potencia de salida: 15W de enfriamiento natural
Eficacia: el 92% (máximo el 92% (cuanto más alto es el voltaje, más alta la eficacia)
Ondulación de la salida: ancho de banda de los 20M (solamente para la referencia)
Salida 5V 3A 60mV (max) de la entrada 12V
Temperatura de trabajo: grado industrial (- ℃ 40 al ℃ +85) (la temperatura ambiental excede 40 grados, reduce por favor uso del poder, o fortalecer disipe el calor).
Temperatura completa: ℃ 45
La corriente sin carga: 10mA típico (12V 4.2V)
Tarifa de regla de la carga: el + 1%
Tarifa de la regulación de voltaje: 0,5%
La velocidad de la reacción dinámica: el 5% 200uS
Indicador: El indicador luminoso del flujo constante es luz roja, de carga es rojo, después de que el indicador luminoso de carga sea azul.
Protección del cortocircuito de la salida: Sí, corriente constante (que fija el valor de la corriente constante).
Conexión: El alambre puede soldado con autógena en el PWB directamente.
Métodos de la carga de batería:
1. Determine la corriente del voltaje y de carga del flotador que usted necesita para cargar voltaje de entrada de la batería y del módulo.
2. El potenciómetro constante ajustable, el voltaje de salida se regula alrededor a 3V.
3.Use la corriente actual del cortocircuito de la salida de la medida del bloque del multímetro 10A, mientras tanto ajustando el potenciómetro actual constante para hacer la corriente de salida alcanza valor actual predeterminado.
el defecto actual de carga de la lámpara de la vuelta 4.The es 0,1 veces de la corriente de carga (valor actual). Si usted necesita, ajuste el potenciómetro actual de la lámpara de la vuelta por favor (no ajuste generalmente).
5. Potenciómetro constante ajustable para hacer el voltaje de salida al voltaje de carga de flotación.
batería 6.Connect, intentar cargar (1, 2, 3, 4, 5 pasos es la energía de entrada del módulo, sin carga de la salida no conectada con la batería).
Métodos de conducción actuales constantes del uso del LED:
1. Determínele necesidad de conducir el LED actúan voltaje de funcionamiento actual y máximo.
2. potenciómetro del constante de la regulación; 2, el voltaje de salida se regula a 3V.
3.Use la corriente actual del cortocircuito de la salida de la medida del bloque del multímetro 10A, mientras tanto ajustando el potenciómetro actual constante para hacer la corriente de salida alcanza la corriente de funcionamiento del LED.
potenciómetro constante 4.Adjustable para hacer el voltaje de salida al voltaje de funcionamiento máximo del LED.
5.Connected al LED, máquina de la prueba del intento. (1, 2, 3, 4 pasos es la energía de entrada del módulo, sin carga de la salida no conectada con las lámparas del LED).
